简介

Netty是由JBOSS提供的一个java开源框架， 是一个高性能、 高可扩展性的异步事件驱动的网络应用程序框架， 它极大地简化了TCP和UDP客户端和服务器开发等网络编程。

核心关系

核心关系

Netty线程模型

为了让NIO处理，更好的利用多线程特性， Netty实现了Reactor线程模型。Reactor模型中有四个核心概念：

  • Resources 资源(请求/任务)
  • Synchronous Event Demultiplexer 同步事件复用器
  • Dispatcher 分配器
  • Request Handler 请求处理器

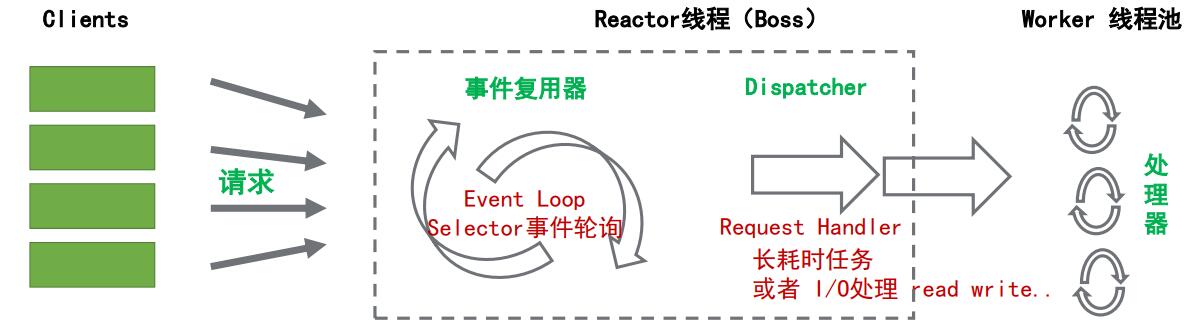

netty线程模型

netty线程模型

EventLoopGrop

用于统一管理EventLoop

EventLoop

由线程驱动，处理Channel的所有I/O事件。

EventLoop自身实现了Executor接口，当调用executor方法提交任务时，则判断是否启动，未启动则调用内置的executor创建新线程来触发run方法执行。

Channel

netty中的Channel是一个抽象的概念，可以理解为对JDK NIO Channel的增强和拓展。增加了很多属性和方法。

几个常见的属性和方法：

属性 描述
DefaultChannelPipeline pipeline 通道内事件处理链路
EventLoop eventLoop 绑定的EventLoop,用于执行操作
Unsafe unsafe 提供I/O相关操作的封装
方法 描述
ChannelConfig config() 返回通道配置信息
Channel read() 开始读数据，触发读取链路调用
ChannelFuture write(Object msg) 写数据，触发链路调用
ChannelFuture bind(SocketAddress SocketAddress) 绑定

ChannelPipeline

事件处理流水线

ChannelPipeline责任链

Pipeline管道保存了通道所有处理器信息。创建新channel时自动创建一个专有的pipeline。入站事件和出站操作会调用pipeline上的处理器

channelPipeline责任链

channelPipeline责任链

维护Pipeline中的handler

ChannelPipeline是线程安全的， ChannelHandler可以在任何时候添加或删除。例如，你可以在即将交换敏感信息时插入加密处理程序，并在交换后删除它。一般操作，初始化的时候增加进去，较少删除。下面是Pipeline中管理handler的API。

方法名称 描述
addFirst 最前面插入
addLast 最后面插入
addBefore 插入到指定处理器前面
addAfter 插入到指定处理器后面
remove 移除指定处理器
removeFirst 移除第一个处理器
removeLast 移除最后一个处理器
replace 替换指定的处理器

handler的执行分析

Handler顺序例子

Handler顺序例子

以上图为例
当入站事件时，执行顺序是1、 2、 3、 4、 5。当出站事件时，执行顺序是5、 4、 3、 2、 1

在这一原则之上，ChannelPipeline在执行时会进行选择。3和4为出站处理器，因此入站事件的实际执行是:1、 2、 5。1和2为入站处理器，因此出站事件的实际执行是:5、 4、 3

不同的入站事件会触发handler不同的方法执行：上下文对象中 fire** 开头的方法，代表入站事件传播和处理其余的方法代表出站事件的传播和处理。

ChannelHandlerContext

实际存储在Pipeline中的对象并非ChannelHandler，而是上下文对象。将handler，包裹在上下文对象中，通过上下文对象与它所属的ChannelPipeline交互，向上或向下传递事件或者修改pipeline都是通过上下文对象。

ChannelHandler

用于处理I/O事件或拦截I/O操作，并转发到ChannelPipeline中的下一个处理器。这个顶级接口定义功能很弱，实际使用时会去实现下面两大子接口：ChannelInboundHandler处理入站I/O事件、ChannelOutboundHandler处理出站I/O事件，ChannelDuplexHandler来支持同时处理入站和出站事件

inbound入站事件

通常指I/O线程生成了入站数据。（通俗理解：从socket底层自己往上冒上来的事件都是入站）比如EventLoop收到selector的OP_READ事件，入站处理器调用socketChannel.read(ByteBuffer)接收到数据后，这将导致通道的ChannelPipeline中包含的下一个中的channelRead方法被调用。

事件 描述
fireChannelRegistered channel注册事件
fireChannelUnregistered channel解除注册事件
fireChannelActive channel活跃事件
fireChannelInactive channel非活跃事件
fireExceptionCaught 异常事件
fireUserEventTriggered 用户自定义事件
fireChannelRead channel读事件
fireChannelReadComplete channel读完成事件
fireChannelWritabilityChanged channel写状态变化事件

outbound出站事件

通常是指I/O线程执行实际的输出操作。（通俗理解：想主动往socket底层操作的事件的都是出站）比如bind方法用意是请求server socket绑定到给定的SocketAddress，这将导致通道的ChannelPipeline中包含的下一个出站处理器中的bind方法被调用。

事件 描述
bind 端口绑定事件
connect 连接事件
disconnect 断开连接事件
close 关闭事件
deregister 解除注册事件
flush 刷新数据到网络事件
read 读事件，用于注册OP_READ到selector。
write 写事件
writeAndFlush 写出数据事件

ByteBuf

ByteBuf是增强的ByteBuffer缓冲区，在使用中，通过ByteBufAllocator分配器进行申请，同时分配器具备有内存管理的功能

JDK ByteBuffer缺点

  • 无法动态扩容：长度是固定，不能动态扩展和收缩，当数据大于 ByteBuffer 容量时，会发生索引越界异常。
  • API 使用复杂：读写的时候需要手工调用flip()和rewind()等方法，使用时需要非常谨慎的使用这些api，否则很容出现错误

ByteBuf三个重要属性： capacity 容量、 readerIndex 读取位置、 writerIndex 写入位置。提供了两个指针变量来支持顺序读和写操作， 分别是readerIndex和写操作writerIndex

动态扩容

capacity默认值： 256字节 、 最大值： Integer.MAX_VALUE（ 2GB）

write*方法调用时，通过AbstractByteBuf.ensureWritable0进行检查。容量计算方法： AbstractByteBufAllocator. calculateNewCapacity (新capacity的最小要求， capacity最大值)

根据新capacity的最小值要求，对应有两套计算方法：

  • 没超过4兆：从64字节开始，每次增加一倍，直至计算出来的newCapacity满足新容量最小要求。
    示例： 当前大小256，已写250，继续写10字节数据，需要的容量最小要求是261，则新容量是6422*2=512

  • 超过4兆：新容量 = 新容量最小要求/4兆 * 4兆 + 4兆
    示例：当前大小3兆，已写3兆，继续写2兆数据，需要的容量最小要求是5兆，则新容量是8兆（不能超过最大值）。

4兆的来源： 一个固定的阈值AbstractByteBufAllocator. CALCULATE_

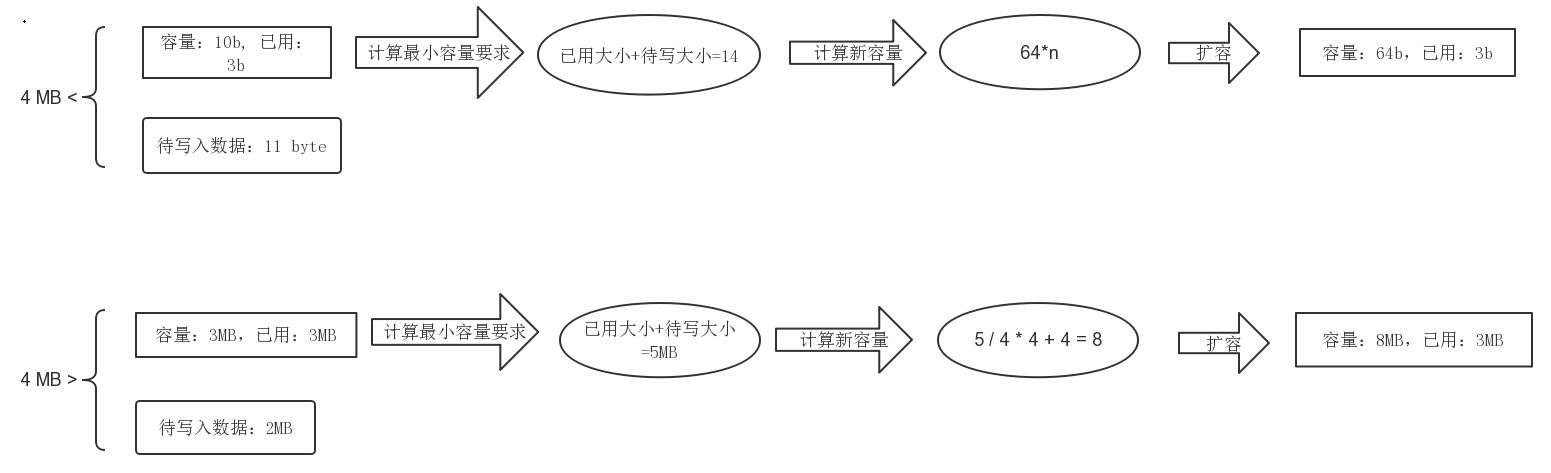

Bytebuf动态扩容

Bytebuf动态扩容

ByteBuf类型

ByteBuf类型

ByteBuf类型

Unsafe的实现

unsafe意味着不安全的操作。但是更底层的操作会带来性能提升和特殊功能， Netty中会尽力使用unsafe。Java语言很重要的特性是“一次编写到处运行”，所以它针对底层的内存或者其他操作，做了很多封装。而unsafe提供了一系列我们操作底层的方法，可能会导致不兼容或者不可知的异常。

  • Info.
    仅返回一些低级的内存信息
    addressSize
    pageSize

  • Memory.
    直接访问内存方法
    allocateMemory
    copyMemory
    freeMemory
    getAddress
    getInt
    putInt

  • Objects.
    提供用于操作对象及其字段的方法
    allocateInstance
    objectFieldOffset

  • Classes.
    提供用于操作类及其静态字段的方法
    staticFieldOffset
    defineClass
    defineAnonymousClass
    ensureClassInitialized

  • Arrays.
    操作数组
    arrayBaseOffset
    arrayIndexScale

  • Synchronization.
    低级的同步原语
    monitorEnter
    tryMonitorEnter
    monitorExit
    compareAndSwapInt
    putOrderedInt

内存复用

PoolThreadCache ： PooledByteBufAllocator 实例维护的一个线程变量。
多种分类的MemoryRegionCache数组用作内存缓存， MemoryRegionCache内部是链表，队列里面存Chunk。
PoolChunk里面维护了内存引用，内存复用的做法就是把buf的memory指向chunk的memory。

bytebuf内存复用

bytebuf内存复用

bytebuf内存池化

bytebuf内存池化

零拷贝

Netty的零拷贝机制，是一种应用层的实现。和底层JVM、操作系统内存机制并无过多关联。通过包裹数组，通过数组引用直接使用数组而不拷贝出一个新数组。

  • CompositeByteBuf， 将多个ByteBuf合并为一个逻辑上的ByteBuf，避免了各个ByteBuf之间的拷贝。
1
2
CompositeByteBuf compositeByteBuf = Unpooled.compositeBuffer();
ByteBuf newBuffer = compositeByteBuf.addComponents(true, buffer1, buffer2);
  • wrapedBuffer()方法，将byte[]数组包装成ByteBuf对象。
1
ByteBuf newBuffer = Unpooled.wrappedBuffer(new byte[]{1,2,3,4,5});
  • slice()方法。将一个ByteBuf对象切分成多个ByteBuf对象。
1
2
ByteBuf buffer1 = Unpooled.wrappedBuffer("hello".getBytes());
ByteBuf newBuffer = buffer1.slice(1, 2);

ByteBuf零拷贝

ByteBuf零拷贝

Bootstrap

BootStrap是Netty中负责引导服务器和客户端启动，它将ChannelPipeline、ChannelHandler和EventLoop组织起来，成为一个可实际运行的引用程序。简单来说，引导一个应用程序是指对它进行配置，并运行起来的过程。

Bootstrap

引导客户端运行

  • api
名称 描述
group 设置用于处理Channel所有事件的EventLoopgroup
channel 设置将要被实例化的Channel类
channelFactory 如果不能通过默认的构造函数创建Channel，那么可以提供一个ChannelFactory
localAddress 指定Channel应该绑定到本地地址。如果没有指定，则将有操作系统使用一个随机地址。或者，可以通过bing方法来指定该localAddress
option 指定要应用到创建的Channel的配置项，只能在调用bind方法前设置。具体支持的配置项取决于所使用的Channel类型。参见ChannelConfig的API文档
attr 指定Channel上的属性，只能在调用bind方法前设置
handler 设置Channel的事件处理器
clone 克隆一个设置和原始Bootstrap相同的Bootstrap
remoteAddress 设置 远程地址。或者， 也可以通过connect方法来指定它
connect 连接 到 远程 节点并返回一个ChannelFuture
bind 绑定Channel并返回一个ChannelFuture

ServerBootstrap

引导服务端运行

  • api
名称 描述
group 设置ServerBootstrap要用的EventLoopGroup。这个EventLoopGroup将用于ServerChannel和被接受的子Channel的I/O处理
channel 设置将要被实例化的ServerChannel类
channelFactory 如果不能通过默认的构造函数创建Channel，那么可以提供一个ChannelFactory
localAddress 指定ServerChannel应该绑定到本地地址。如果没有指定，则将有操作系统使用一个随机地址。或者，可以通过bing方法来指定该localAddress
option 指定要应用到创建的ServerChannel的配置项，只能在调用bind方法前设置。具体支持的配置项取决于所使用的Channel类型。参见ChannelConfig的API文档
childOption 指定客户端的Channel被接受时，应用到客户端Channel的配置项
attr 指定ServerChannel上的属性，只能在调用bind方法前设置
childAttr 指定接收的客户端Channel上的属性
handler 设置ServerChannel的事件处理器
childHandler 设置客户端Channel上的事件处理器
clone 克隆一个设置和原始ServerBootstrap相同的ServerBootstrap
bind 绑定ServerChannel并返回一个ChannelFuture

编解码

Netty中主要提供了抽象基类ByteToMessageDecoder和MessageToMessageDecoder。实现了ChannelInboundHandler接口。
与ByteToMessageDecoder和MessageToMessageDecoder相对应， Netty提供了对应的编码器实现MessageToByteEncoder和MessageToMessageEncoder，二者都实现ChannelOutboundHandler接口。

ByteToMessageDecoder

用于将接收到的二进制数据(byte)解码，得到完整的请求报文(Message)。

类 描述
FixedLengthFrameDecoder 定长协议解码器，可以指定固定的字节数算一个完整的报文
LineBasedFrameDecoder 行分隔符解码器，遇到\n或者\r\n，则认为是一个完整的报文
DelimiterBasedFrameDecoder： 分隔符解码器，与LineBasedFrameDecoder类似，只不过分隔符可以自己指定
LengthFieldBasedFrameDecoder： 长度编码解码器，将报文划分为报文头/报文体，根据报文头中的Length字段确定报文体的长度，因此报文提的长度是可变的
JsonObjectDecoder json格式解码器，当检测到匹配数量的”{“ 、” }” 或” [””]” 时，则认为是一个完整的json对象或者json数组。

MessageToMessageDecoder

将一个本身就包含完整报文信息的对象转换成另一个Java对象。

类 描述
StringDecoder 用于将包含完整的报文信息的ByteBuf转换成字符串。
Base64Decoder 用于Base64编码。

MessageToByteEncoder

是一个泛型类，泛型参数I表示将需要编码的对象的类型，编码的结果是将信息转换成二进制流放入ByteBuf中。子类通过覆写其抽象方法encode，来实现编码。

MessageToMessageEncoder

同样是一个泛型类，泛型参数I表示将需要编码的对象的类型，编码的结果是将信息放到一个List中。子类通过覆写其抽象方法encode，来实现编码

类 描述
LineEncoder 按行编码，给定一个CharSequence(如String)，在其之后添加换行符\n或者\r\n，并封装到ByteBuf进行输出，与LineBasedFrameDecoder相对应。
Base64Encoder 给定一个ByteBuf，得到对其包含的二进制数据进行Base64编码后的新的ByteBuf进行输出，与Base64Decoder相对应。
LengthFieldPrepender 给定一个ByteBuf，为其添加报文头Length字段，得到一个新的ByteBuf进行输出。 Length字段表示报文长度，与LengthFieldBasedFrameDecoder相对应。
StringEncoder 给定一个CharSequence(如： StringBuilder、 StringBuffer、 String等)，将其转换成ByteBuf进行输出，与StringDecoder对应。
